Salut! En tant que fournisseur de coulée de moule de sable, je suis dans le jeu depuis un certain temps, et l'un des défis les plus courants que j'ai vus est de concevoir un coureur approprié pour la coulée de moisissure de sable. Dans ce blog, je partagerai quelques conseils et astuces sur la façon de faire exactement cela.
Tout d'abord, parlons de ce qu'est un coureur et pourquoi il est si important. Dans la coulée de moisissure de sable, le coureur est le canal par lequel le métal fondu s'écoule de la tasse versante dans la cavité de la moisissure. Il joue un rôle crucial pour garantir que le métal remplit la cavité uniformément et sans aucun défaut. Un coureur mal conçu peut entraîner une multitude de problèmes, tels que le remplissage incomplet, la porosité et même la fissuration des moisissures.
Alors, comment concevez-vous un coureur approprié? Eh bien, la première étape consiste à comprendre les exigences de votre casting spécifique. Des facteurs tels que la taille et la forme de la coulée, le type de métal utilisé et la température de coulée doivent tous être pris en compte. Par exemple, si vous lancez une partie grande et complexe, vous aurez besoin d'un système de coureur qui peut fournir le métal fondu rapidement et efficacement à toutes les parties de la cavité du moule. D'un autre côté, si vous lancez une petite partie simple, un design de coureur plus basique pourrait suffire.
L'une des considérations clés lors de la conception d'un coureur est sa zone transversale. La zone transversale du coureur détermine le débit du métal fondu. Si la zone transversale est trop petite, le métal peut ne pas s'écouler assez rapidement pour remplir complètement la cavité du moule, ce qui entraîne une coulée partiellement remplie. D'un autre côté, si la zone transversale est trop grande, le métal peut s'écouler trop rapidement, provoquant des turbulences et des éclaboussures, ce qui peut entraîner une porosité et d'autres défauts.
Pour déterminer la zone transversale appropriée du coureur, vous pouvez utiliser une formule basée sur le poids de la coulée et le temps de versement. Cependant, il est important de noter que ce n'est qu'un point de départ, et vous devrez peut-être effectuer des ajustements en fonction de vos exigences de coulée spécifiques.
Un autre facteur important à considérer est la forme du coureur. Les formes les plus courantes pour les coureurs sont circulaires, carrées et rectangulaires. Chaque forme a ses propres avantages et inconvénients, et le choix de la forme dépendra des exigences spécifiques de votre coulée. Par exemple, les coureurs circulaires sont souvent préférés car ils offrent le moins de résistance à l'écoulement du métal fondu. Cependant, ils peuvent être plus difficiles à machine et peuvent nécessiter une tasse de coulée plus grande. Les coureurs carrés et rectangulaires, en revanche, sont plus faciles à machine et peuvent être plus économes en espace, mais ils peuvent offrir plus de résistance à l'écoulement du métal.
En plus de la zone et de la forme transversale, la longueur du coureur doit également être soigneusement considérée. Un coureur plus long augmentera la résistance à l'écoulement du métal, ce qui peut ralentir le processus de remplissage et augmenter le risque de défauts. D'un autre côté, un coureur plus court peut ne pas fournir suffisamment de temps pour que le métal remplisse uniformément la cavité du moule.
Lors de la conception du coureur, il est également important de considérer le système de déclenchement. Le système de déclenchement se compose du coureur, de la carotage et des portes, qui sont les canaux par lesquels le métal fondu pénètre dans la cavité du moule. Le système de déclenchement doit être conçu de telle manière qu'il assure un flux lisse et même de métal dans la cavité de la moisissure. Ceci peut être réalisé en utilisant une carotage et des portes bien conçues qui sont correctement dimensionnées et situées.
Un type commun de système de déclenchement est le système de déclenchement inférieur, où le métal fondu pénètre dans la cavité du moule par le bas. Ce type de système de déclenchement est souvent préféré car il contribue à réduire le risque de turbulence et d'éclaboussures, ce qui peut entraîner la porosité et d'autres défauts. Un autre type de système de déclenchement est le système de déclenchement supérieur, où le métal fondu pénètre dans la cavité du moule par le haut. Ce type de système de déclenchement est souvent utilisé pour les pièces moulées qui ont une grande surface plane ou pour les pièces moulées qui nécessitent un degré élevé de finition de surface.
Maintenant, parlons de certaines des considérations spécifiques lors de la conception d'un coureur pour différents types de moule de moule de sable.
Sable de coulée de coulée de pompe à eau
Si vous jetez unSable de coulée de coulée de pompe à eau, vous devrez prêter une attention particulière à la conception du coureur pour vous assurer que le métal fondu remplit uniformément la forme complexe de la roue. La roue a généralement un grand nombre de lames et passages minces, ce qui peut rendre difficile le remplissage complètement de la cavité du moule.
Pour concevoir un coureur approprié pour une roue à pompe à eau, vous devrez peut-être utiliser un système de coureurs multiples. Cela implique d'utiliser plusieurs coureurs pour livrer le métal fondu à différentes parties de la cavité du moule. Vous devrez peut-être également utiliser un système de déclenchement bien conçu pour vous assurer que le métal s'écoule en douceur dans la cavité du moule sans provoquer de turbulence ou d'éclaboussure.
Coulée de sable en résine
Coulée de sable en résineest un type de coulée de moisissure de sable qui utilise un liant en résine pour maintenir les grains de sable ensemble. Ce type de moulage offre plusieurs avantages, tels qu'une précision dimensionnelle élevée et une bonne finition de surface. Cependant, cela nécessite également une approche différente de la conception des coureurs.
Lors de la conception d'un coureur pour la coulée de sable en résine, vous devez considérer le fait que le liant en résine peut brûler et libérer des gaz lorsqu'il est exposé à la température élevée du métal fondu. Cela peut conduire à la porosité et à d'autres défauts de la coulée. Pour minimiser le risque de défauts liés au gaz, vous devrez peut-être utiliser une conception du coureur qui permet d'échapper aux gaz. Ceci peut être réalisé en utilisant un coureur ventilé ou en incorporant des évents dans la cavité du moule.

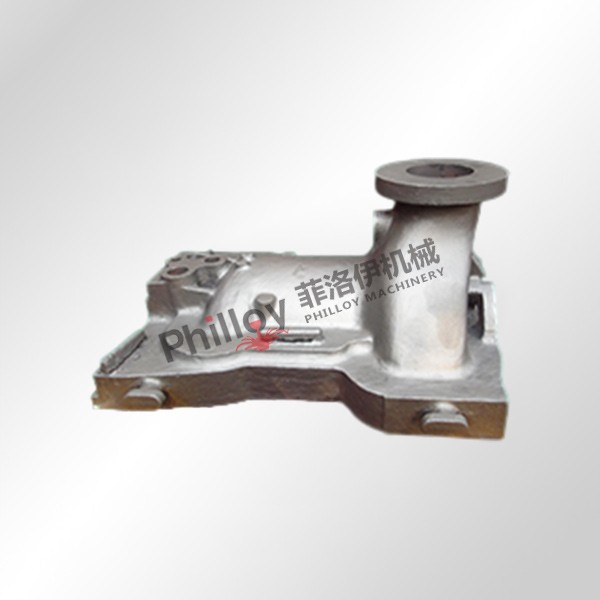

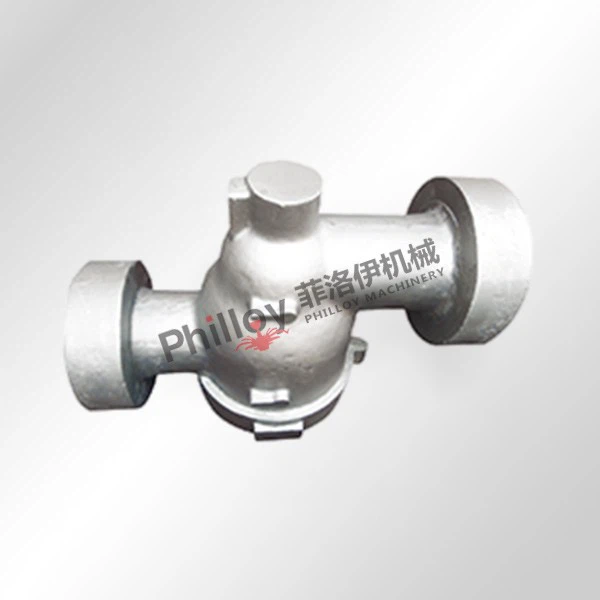

Pièces moulées de sable en acier inoxydable
Pièces moulées de sable en acier inoxydablesont souvent utilisés dans des applications où une forte résistance à la corrosion et une résistance sont nécessaires. Cependant, l'acier inoxydable a un point de fusion plus élevé et une fluidité plus faible que les autres métaux, ce qui peut le rendre plus difficile à couler.
Lors de la conception d'un coureur pour les pièces moulées de sable en acier inoxydable, vous devez vous assurer que le système de coureur peut fournir le métal fondu à la cavité du moule rapidement et efficacement. Vous devrez peut-être utiliser une zone transversale plus grande pour le coureur et une longueur de coureur plus courte pour réduire la résistance à l'écoulement du métal. Vous devrez peut-être également utiliser un système de déclenchement bien conçu pour vous assurer que le métal s'écoule en douceur dans la cavité du moule sans provoquer de turbulence ou d'éclaboussure.
En conclusion, la conception d'un coureur approprié pour la coulée de moisissure de sable est un processus complexe qui nécessite une attention particulière à plusieurs facteurs. En comprenant les exigences de votre casting spécifique, en choisissant la zone, la forme et la longueur de la coupe transversale appropriées et la conception d'un système de déclenchement bien conçu, vous pouvez vous assurer que vos pièces moulées sont de haute qualité et exemptes de défauts.
Si vous souhaitez en savoir plus sur le casting de moisissures de sable ou si vous avez des questions sur la conception des coureurs, n'hésitez pas à nous contacter. Nous serions heureux de vous aider avec vos besoins de casting et de discuter de tous les projets potentiels que vous pourriez avoir.
Références
- "Foundry Technology" par J. Campbell
- "Manuel de coulée de sable" par AW Todd
